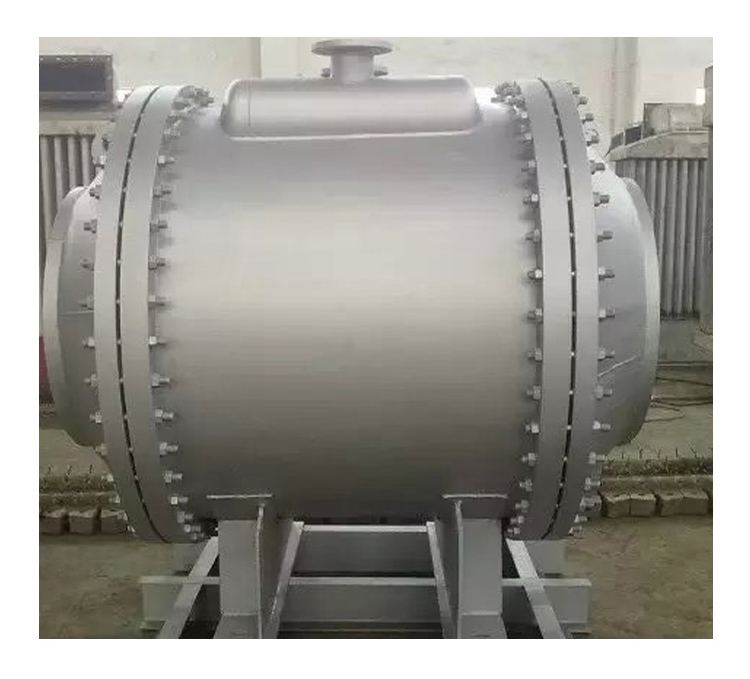

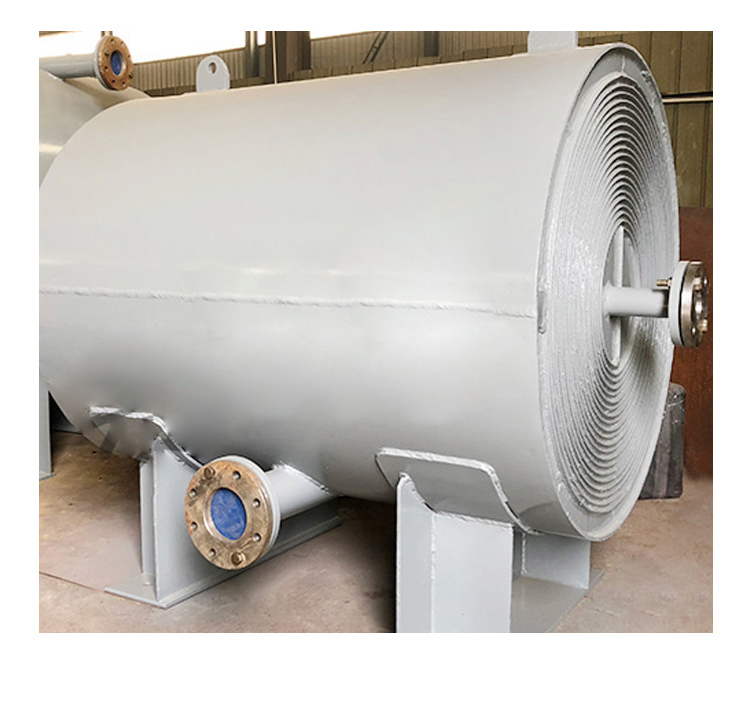

螺旋板換熱器是一種典型的換熱器，其換熱效率高與它的結構設計有關。螺旋板換熱器是由一系列不銹鋼人字形波紋板片加橡膠墊片疊加組成的，雖然結構簡單，卻能耨帶來很大的換熱面積。

　　在螺旋板換熱器的常規型號中，它的四個進出口通常都是開在同一側的框架板上的，形成了單邊流。而一些在工程項目改造中，螺旋板換熱器熱側和冷測的管道與常規的型號的熱側冷測進出口不符時該如何處理呢？

　　當螺旋板換熱器的板換在單邊流逆流換熱時作用是較好的，就是說在同側時，且進出水方向相反時換熱作用較好；如果調換方向在同側，且保持逆流，只是進出口方向調換，換熱作用相差不大。

　　但要注意的話，在調換螺旋板換熱器進出口方向的時候，不要將冷熱水串通。另外如果是對角流，則要注意換管道，否則也會影響設備的換熱效率，不能達到工程要求。

　　此外，原結構管板厚度達60mm，管板外緣受殼體直徑的限制。螺旋板式換熱器入口端齒形板焊縫為脆性斷裂，主要形貌特征為解理沿晶二次開裂，有應力腐蝕開裂特征。出口端齒形板焊縫開裂主要為韌性斷裂特征，是因出口端焊縫承受了較大的焊接殘余應力和熱應力，受介質中高質量分?jǐn)?shù)氯離子和高溫作用，發生了氯化物應力腐蝕開裂。

　　解決方法：

　　1、斷開壓緊板，絕緣梯子增設上部膨脹節以吸收板束與壓緊板之間的膨脹差。在板束上部增設與板束下部相同的拱頂蓋，減少了板片寬度方向的膨脹約束。

　　2、將梳齒板改為鑲塊結構，端面只起密封作用，長度（60mm）方向與板片的焊縫受力一樣，使承載能力大為提高。板束質量由新設置的管板承受，管板由設備法蘭夾持。在板束端面設置支撐橫梁。裂縫處理縮小板束殼程進、出口的通道長度，以提高換熱效果。
